Conexión de apantallamiento tipo SW
Los cables de telecomunicaciones o las líneas de datos con pocos pares no ofrecen espacio suficiente en el cable como para instalar una conexión de apantallamiento estándar.
Muy a menudo, al cortar las lengüetas para instalar una conexión
de apantallamiento, algunos hilos resultan dañados o incluso
llegan a cortarse del todo. Además, el recubrimiento de aluminio
del cable puede rasgarse o romperse si se dobla con fuerza.

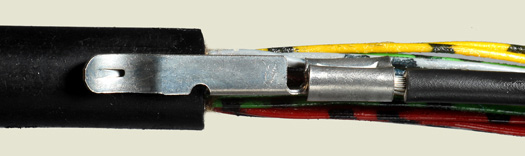

El conector de apantallamiento SW es nuestro conector de apantallamiento
más pequeño, certificado según DIN 47626, y generalmente no requiere
cortar longitudinal ni transversalmente el recubrimiento del
cable (véanse las instrucciones de montaje). El borne de conexión
de apantallamiento es de acero especial templado. De manera similar
al borne SC, solo hay que deslizarlo sobre el recubrimiento del
cable. El diente de sujeción se agarra al recubrimiento de plástico
del cable y los dientes de contacto establecen una conexión segura
con el blindaje del cable.
Suministramos esta conexión de apantallamiento confeccionada con un conductor a tierra desde 1 mm² hasta 4 mm², si bien el estándar es de 2,5 mm².
El color estándar del aislamiento es el negro; no obstante, también están disponibles todos los demás colores sin tiempos de entrega más prolongados.
Instrucciones de montaje en formato PDF para descargar
